技術分析:TL431工作電流誰說了算?
發布時間:2015-01-28 責任編輯:sherryyu
【導讀】本篇文章探討了究竟哪個電阻是決定TL431工作效率的關鍵,對一些關鍵的惡電阻進行了分析,希望大家在閱讀過本篇文章之后能夠得到啟發,從而對TL431有更進一步的理解。
TL431在電路當中經常被用來替代穩壓二極管使用,由于僅用兩個電阻就可以對其輸出電壓進行任意調節,所以TL431得到了廣泛的應用。相對的,TL431的效率問題就成為了人們較為關心的話題,那么在TL431當中工作電流是由哪個電阻來決定的呢?

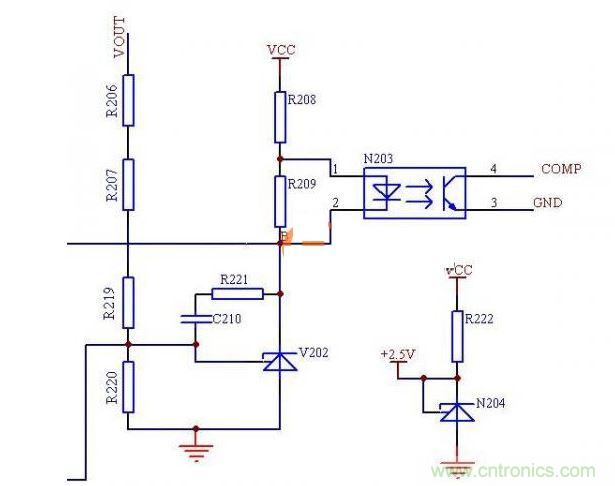

圖1
如圖1所示,TL431的工作電流是1--100mA,既然光耦串聯電阻不能決定TL431的工作電流,那TL431的工作電流是由誰決定的呢?都說TL431最小工作電流不能小于1mA,那是哪個電阻決定這個電流的呢?
TL431正常工作時電流的大小是由光耦決定的,光耦是串聯在TL431上的,所以光耦流過多少,TL431就流過多少!光耦流多少是整個電源決定的,多少的電流產生的占空比能使輸出為12V,那就流多少電流。因此可以認為是原邊IC決定的!TL431的最小工作電流是1mA,電阻也決定了流過TL431最大的電流!簡單點理解,12V相當于給TL431供電,限制流過TL431最大的電流,同時提供TL431所需要的最小電流,至少TL431到底要多少電流,要保證輸出穩定,那么就是要多少給多少的。
因?yàn)門L431的工作電流,也就是1mA電流,對電路時不起作用的,所以理論上不應該讓他參與環路調整,而光耦原邊二極管壓降1.1V,R209選擇1K,就會有1mA左右電流不流過二極管而提供給TL431。R209就是這個作用。
至于R208的選擇,首先確定光耦副邊需要的最大電流,然后根據最小傳輸比計算光耦原邊電流,就可以根據R208上的壓降選擇電阻了。R208上的壓降是輸出電壓-1.1V-2.5V。1.1V是二極管壓降,2.5V是TL431ak之間最低電壓。
都說TL431的最小工作電流是1mA,既然這個電流跟任何電阻都無關,那如何保證TL431的電流達到了1mA了呢?
只要保證流過TL431的最大電流超過1mA,自然就可以保證了。R208選擇的時候考慮。12V輸出選擇20K的208,肯定就不滿足了,但選擇2K的不就滿足了?
