【導讀】你知道在電源應用中，如何簡單地限制沖擊電流的影響嗎？以下結合五個案例給大家講解怎樣用NTC熱敏電阻在電源抑制電流沖擊。
開關電源
各種緊湊、輕質且高性能的開關電源（SMPS）通常用作電子設備的電源。給SMPS通電時，具有高峰值的沖擊電流給平滑電容器充電，從而給裝置充電。此沖擊電流可能會對電容的使用壽命產生負面影響，并可能會損壞電源中的電源開關觸點或整流二極管，因此，你應仔細考慮應如何減緩該電流。

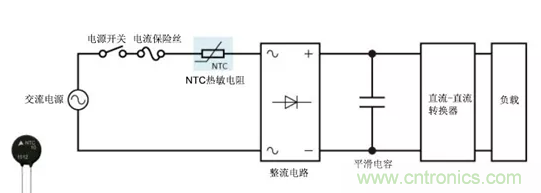

下圖展示了一種將沖擊電流限制從而避免輸入到SMPS的可能解決方案，即插入NTC熱敏電阻。NTC熱敏電阻被廣泛用于制作低成本的簡單電路，以限制電源中的沖擊電流。即使在整流電路之后連接NTC熱敏電阻，也可以達到相同的結果。

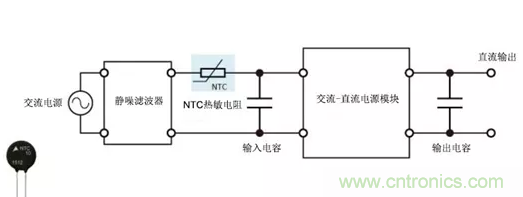

交流 - 直流電源模塊
通常，交流-直流電源模塊是一種結合了交流-直流整流器電路和直流-直流轉換器的電源。它只需較少的外部組件即可實現節省空間的優化電源系統。通過插入NTC熱敏電阻（功率熱敏電阻），可以在通電時有效地限制施加到輸入和輸出電容的沖擊電流。

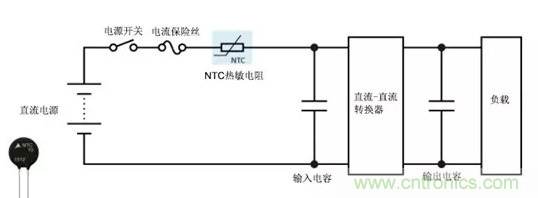

直流 - 直流轉換器
在簡單的直流電源電路（例如直流-直流轉換器）中，NTC熱敏電阻可用作電源熱敏電阻并有效地限制沖擊電流，而輸入和輸出電容在電源打開時即可開始充電。NTC熱敏電阻在通電后其電阻會大大降低，因此與使用固定電阻相比，其功率損耗更低。
逆變器
逆變器系統主要由轉換器級、逆變器級和直流側電容（平滑電容）組成，該電容放置在轉換器級之后，如下所示。上電時，器件會通過沖擊電流進行充電，而該沖擊電流的峰值是（為直流側電容充電的）穩定電流的若干倍。該沖擊電流可能會對直流電容的使用壽命產生不利影響，或損壞半導體器件。為了防止沖擊電流，我們需要連接NTC熱敏電阻。

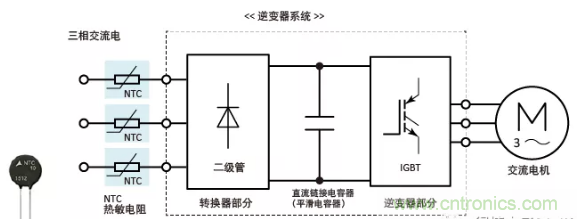

三相逆變器：

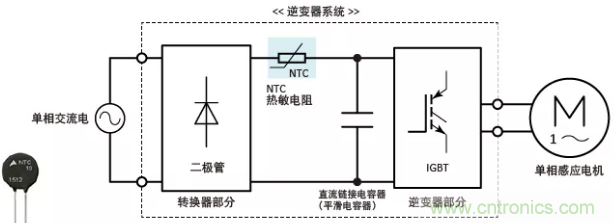

單相逆變器：
來源：Digi-Key
