什么是EMI測試吞吐率
吞吐率是一種關于計算機或者數據通信系統（如網橋、路由器、網關或廣域網連接等）數據傳輸速率的測度，通常是對一個系統和它的部件處理傳輸數據請求能力的總體評價。由于EMI測試按照目的可以分為達標測試和診斷測試，因此吞吐率在EMI測試中也有兩種含義：在達標測試中，EMI測試吞吐率是指確定并且書面報告DUT通過所需EMI測試的速度；在診斷測試中，EMI測試吞吐率還要包括對于沒有通過所需EMI測試的DUT，診斷并且解決問題所花費的時間。
對于電子產品來說，EMC測試已經成為與安規測試同等重要的基礎測試，越來越多的EMC實驗室不僅從測試方法、測試精度上對自己的測試能力進行改進，而且也越來越關注測試吞吐率，10 m暗室雙天線法就是一個例子，這歸根結底還是與降低測試成本密不可分的。一個EMC測試實驗室的建設包括土建、暗室建設、設備購買以及系統集成等大量的成本投入，以美國為例，一個10 m暗室至少需要200萬美元的固定投入，因此如何提高固定資產利用率，加快實驗室建設成本的收回速度，成為每個EMC測試實驗室不得不關心的問題。對于電子產品生產廠家而言，如何盡快的利用測試設備找到產品的EMC問題并且加以有效整改，加快新產品上市時間，搶占更多的市場份額，也是他們所面對的重要問題。
有哪些因素限制了EMC測試的吞吐率呢？眾所周知，EMC測試分為EMS和EMI兩大類，按照傳導路徑不同，EMI測試又進而分為傳導發射（CE）和輻射發射（RE）兩部分，而輻射發射測試由于其系統復雜成為EMC測試中最耗時的部分，下圖是民標輻射發射的測試系統示意圖。為了尋找DUT的最大輻射發射，測試過程中需要轉動轉臺，升降天線，同時使用接收機或者頻譜儀進行掃描，其中每一個模塊的動作都會影響測試速度。當然，測試人員的能力與經驗，對于EMI測試速度的改善也至關重要。
圖1：民標輻射發射測試系統示意圖
從另外一個方面來看，輻射發射需要測試的物理量是場強，然而該待測物理量是DUT方位角、天線高度、頻率、時間等變量組成的多維函數，對于多個變量進行遍歷測試花費的時間無疑是漫長的。以ITE設備為例（CISPR 22），完成一個完整輻射發射達標測試往往需要4、5個小時，如果需要診斷整改，需要的時間還要長的多。下面我們以輻射發射測試為例，簡要分析如何改善EMI測試吞吐率。
如何改善EMI測試吞吐率
根據標準測試方法的要求以及多數主流EMC測試實驗室的測試流程，總結得到輻射發射測試典型的流程如圖。

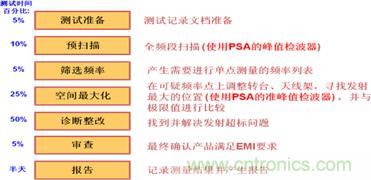

圖2：典型輻射發射測試流程
在輻射發射測試開始前，首先需要明確DUT屬于哪種類型，需要遵從哪個EMC標準進行測試，按照測試方法要求擺放好DUT，并準備測試記錄文檔。對于大部分民標來說，1 GHz以下的極限線大多是準峰值極限線，而準峰值檢波器是速度很慢的一種檢波器，如果使用準峰值檢波器從30 MHz掃描到1 GHz，很可能要花上一兩天時間，那么既符合測試標準的要求又能加快測試吞吐率呢？根據檢波器工作原理，峰值檢波得到的干擾信號幅值一定大于等于準峰值檢波器，即EMI Peak ≥ EMI Quasi-peak（當干擾信號是窄帶時，兩個檢波器得到的幅值相等），而峰值檢波器的工作速度比準峰值檢波器快的多，因此為了提高測試吞吐率，通常先用峰值檢波器進行預掃描，然后將得到的干擾信號的幅值與準峰值極限線進行比對。如果某個頻點上干擾信號的峰值檢波值低于準峰值極限值，那么該頻點上的干擾信號的準峰值檢波值一定也低于準峰值極限值，因此就不必在該頻點上再進行準峰值檢波了。然而，如果某些頻點上干擾信號的峰值檢波值超過了準峰值極限值，那么這些頻點上的干擾信號就成為可疑干擾信號，需要篩選這些頻率點，進一步使用準峰值檢波器進行測量，就進入了下一個步驟，即空間最大化。在空間最大化步驟中，需要轉動轉臺，調節天線架，使用準峰值檢波器監視可疑頻點上干擾信號幅值的變化，直到找到最大值。如果所有可疑信號的準峰值檢波的最大值都低于準峰值極限線，那么該DUT達標測試通過，否則還需要進行診斷整改 。實際上，70%的電子產品在第一次進行輻射發射測試時是無法通過標準要求的，因此診斷整改對于EMC測試實驗室來說也是非常重要的一個環節。診斷整改大多使用頻譜儀峰值檢波快速掃描進行，這樣可以迅速發現整改措施對超標頻率點以及其他頻段干擾信號發射強度的影響。診斷整改的時間比較長，在不順利的情況下，很可能需要花幾天才能解決發射超標的問題。輻射發射測試流程最后兩個環節是審查和出報告。
