【導讀】負載開關的應用范圍十分廣泛，從汽車到手機，從服務器到醫療設備，因此每個人都以不同的方式使用負載開關也就不足為奇了。數據表可以顯示性能與規格說明，但它不能涵蓋所有應用。
也許數據表顯示的性能中輸入電壓為1.2V或1.8V，但您的設備實際在1.35V下運行，這時您該怎么辦？想知道具體應用會產生怎樣的結果嗎？試試TI的WEBENCH工具吧。
在WEBENCH中打開負載開關設計
開始設計前，請點擊TI WEBENCH設計中心的Power Designer Enabled Devices鏈接。從頂部列表中選擇“Load Switch”（負載開關）選項（參見圖 1）。單擊“Create”（創建）按鈕，WEBENCH工具將打開所選擇的負載開關的產品頁面。

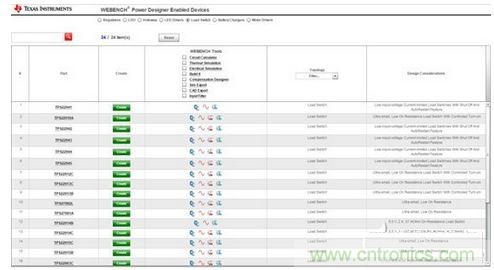

圖1：WEBENCH負載開關設備列表
負載開關WEBENCH功能可通過產品頁面右側的WEBENCH組件實現。圖2顯示了TPS22965負載開關的組件。

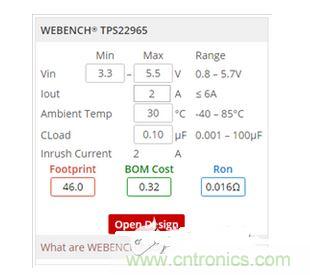

圖2：TPS22965產品頁面負載開關組件
使用這個組件時，一些設計參數已輸入該工具中。組件的左側顯示參數名稱，中間供用戶輸入，右側顯示適用于該特定負載開關的數值范圍。單擊“Open Design”（打開設計）按鈕將啟動WEBENCH工具。顯示結果類似于圖3所示。

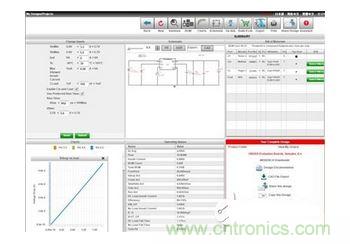

圖3：WEBENCH設計器布局
更改輸入值
左上角是“Change Inputs”（更改輸入值）控制臺，如圖4。

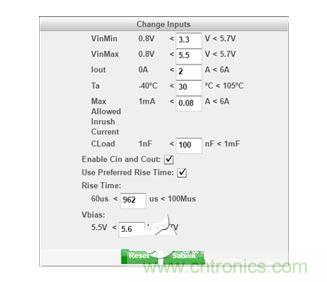

圖4：WEBENCH設計器Change Inputs控制臺
在創建設計后，可通過“Change Inputs”（更改輸入值）控制臺返回并修改設計參數。根據所選負載開關的不同，也會有其他選項和參數可供修改。通過更改這些數值，模擬的設計結果會相應更新，包括設計原理圖、數據圖、運行值等。
設計原理圖
點擊“SchemaTIc”控制臺，設計原理圖將隨之打開。

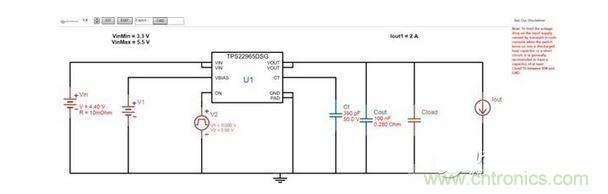

圖5：所創建的WEBENCH設計原理圖
該設計原理圖顯示了所創建的設計，該設計基于輸入的設計參數與負載開關配置。通過查看該電路圖，可以核查負載開關中使用的連接與元件。
運行值
“OperaTIng Values”（運行值）控制臺提供了許多計算值，顯示的是考慮所有輸入的設計參數后設備預計運行情況。圖6為該控制臺實例。

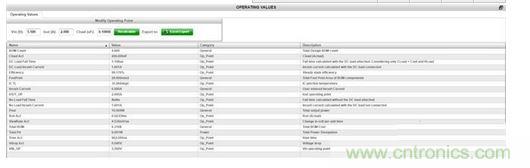

圖6：WEBENCH設計器“Operating Values”（運行值）控制臺
這是WEBENCH設計器工具中最有用的一個控制臺，因?yàn)樗鼤嬖V您特定應用時負載開關預計運行情況。浪涌電流、上升時間、效率、導通電阻和功率耗散只是眾多計算結果的一部分。若要改變這些數值，只需在“Change Inputs”控制臺中輸入新的設計參數即可。這樣做可以看到更改設計參數會如何改變負載開關的行為。例如，更改輸出電容會影響負載開關的浪涌電流。
在“Power Architect”（電源架構）中添加負載開關
您的應用可能因處理器或FPGA電源軌的不同而具有特定的啟動序列。在使用WEBENCH Power Architect（電源架構）工具設計電源時，可添加負載開關用于電源序列。關于如何執行此操作的說明，請訪問WEBENCH 幫助中心。
獨特的設計可為市場帶來創新與成功。如果您的設計以數據表中沒有列出的方式使用了負載開關，WEBENCH工具可幫助您模擬運行并始終領先一步！
如果您的設計還需支持與幫助，請將問題發布到德州儀器在線支持社區負載開關與電源路徑保護論壇。
