淺談熱敏電阻器的檢測方式
發布時間:2018-11-20 責任編輯:lina
【導讀】熱敏電阻標稱阻值是在溫度為25 C的條件下,用專用儀器測得的。在業余條件下,也可用萬用表電阻擋進行檢測,但萬用表檢測時由于工作電流較大而形成熱效應,往往使測得的值與標稱阻值不相符。
1.熱敏電阻器的特性及作用
熱敏電阻通常是由對溫度極為敏感、熱惰性很小的錳、鈷、 鎳的氧化物燒成半導體陶瓷材料制成的一種非線性電阻,其阻值會隨著溫度的變化而變化。熱敏電阻按溫度系數分為負溫度系數(NTC)、正溫度系數(PTC)和臨界溫度系數三類。正溫度系數電阻的阻值隨溫度升高而增大,負溫度系數電阻的阻值隨溫度升高而減小,臨界溫度系數電阻的阻值在臨界溫度附近時基本為零。

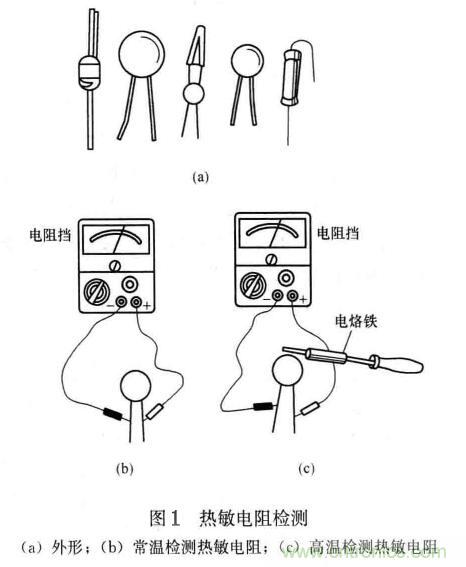

熱敏電阻器大多為直熱式,即熱源是由電阻器本身通過電流時發熱而獲取的。此外還有旁熱式,需外加熱源。常見的熱敏電阻器有圓形、墊圈形、管形等,其外形見圖1 (a)。

目前應用最廣泛的是負溫度系數熱敏電阻器(NTC),它又可分為測溫型、穩壓型、普通型。其種類很多且形狀各異,常見的有管狀、圓片形等。國產MTC產品有MF51~MF57 (用于溫度檢測)、MF11~MF17 (用于溫度補償、溫度控制)、MF21~ MF22 (用于電路穩壓)、MF31 (用于微波功率測量)等系列。
正溫度系數敏電阻器(PTC)的應用范圍越來越廣,除用于溫度控制和溫度測量電路外,還大量應用于彩色電視機的消磁電路及電冰箱、電驅蚊器、電熨斗等家用電器電路中。國產PTC 產品有MZ41~MZ42(用于吹風機、驅蚊器、卷發器等)、 MZ01~MZ04 (用于電冰箱的壓縮機啟動電路)、MZ71~MZ75 (用于彩色電視機的消磁電路)、MZ61~MZ63 (用于電動機過熱保護)、MZ2A~MZ2D (用于限流電路)等系列。
2.熱敏電阻器的檢測方法
熱敏電阻標稱阻值是在溫度為25 C的條件下,用專用儀器測得的。在業余條件下,也可用萬用表電阻擋進行檢測,但萬用表檢測時由于工作電流較大而形成熱效應,往往使測得的值與標稱阻值不相符。如果只要求粗測熱敏電阻的阻值,以判斷其類型和能否正常工作,則可用萬用表按以下方法進行檢測:
(1)常溫檢測。將萬用表置電阻擋,兩表筆接觸熱敏電阻兩引腳,萬用表讀數為被測熱敏電阻常溫下的阻值,見圖6 (b)。 在正確選用電阻擋的前提下,若讀數為零或無窮大,說明熱敏電阻已損壞。
(2)髙溫檢測。將電烙鐵作為熱源靠近熱敏電阻,見圖6 (b),若萬用表顯示的阻值較常溫阻值有明顯變化移開電烙鐵 則阻值恢復到常溫阻值,表明熱敏電阻是好的。
(3)低溫檢測。用萬用表夾夾住熱敏電阻兩引腳,將熱敏電 阻放入電冰箱內。正常時,負溫度系數的熱敏電阻,萬用表顯示的阻值比常溫阻值明顯增大;正溫度系數的熱敏阻值,萬用表顯示的阻值比常溫阻值明顯下降。
3.檢測注意事項
(1)當體溫高于環境溫度時,用手捏住熱敏電阻,應能觀察到電阻讀數的變化。
(2)每次檢測PTC熱敏電阻應在其溫度降到室溫后進行。
