【導讀】本文主要設計的是應用便捷、可擴展、成本低廉的點陣LED文字顯示屏。藍牙技術能夠進行LED顯示內容的更新，避免了專業上位機軟件和控制卡的成本，雖然只會單次顯示幾個或者幾十個漢字、英文字母，內容較少，電路簡單。
針對LED 顯示屏應用中存在的問題，給出了一種低成本、內容更新便捷的點陣LED 文字顯示屏的方案。系統采用C8051F410作為MCU，利用藍牙模塊接收手機藍牙傳輸?shù)臄?shù)據，并將數據通過單片機控制字庫芯片進行字符集的轉換、點陣代碼的提取，進而由單片機控制點陣屏更新顯示數據。經實際使用，控制穩定、方便。
本文設計一種內容更新便捷、可擴展、低價格的點陣LED 文字顯示屏。降低成本的途徑是①用幾乎人人都有的手機的藍牙數據傳輸功能進行LED 顯示內容的更新，免去專業上位機軟件和控制卡的成本，操作也更簡單；②單次顯示內容在5 ~ 30 個漢字或英文字母，因為顯示內容較少，就可實現擴展電路的簡單化。
最小系統電路設計
系統對單片機時鐘的精度和溫度穩定度都沒有特別要求，可以直接使用C8051F410 單片機內部自帶的時鐘振蕩器，而無需外接振蕩器。使用時要注意的是，是芯片工作電源是從Vregin 引腳引入（ + 3. 3V） ，VDD 是內部基準電壓輸出引腳，VIO 是I /O 口作為數字引腳時的電源輸入引腳。電路設計時必需在緊靠這3 個引腳的位置布上濾波和退耦電容（ 4. 7μ 和104p） .P1. 0~ P1. 3 是顯示屏的控制線CLK、SCLK、R 和OE; P1. 7、P0. 0 ~ P0. 2是字庫芯片控制線，采用SPI 接口； P2. 0 和P2. 1 是顯示屏的行掃控制線A 和B; P0. 4 和P0. 5 是串口通信線，與藍牙模塊連接。這12 根引腳都需配置為數字引腳。最小系統電路如圖1所示。

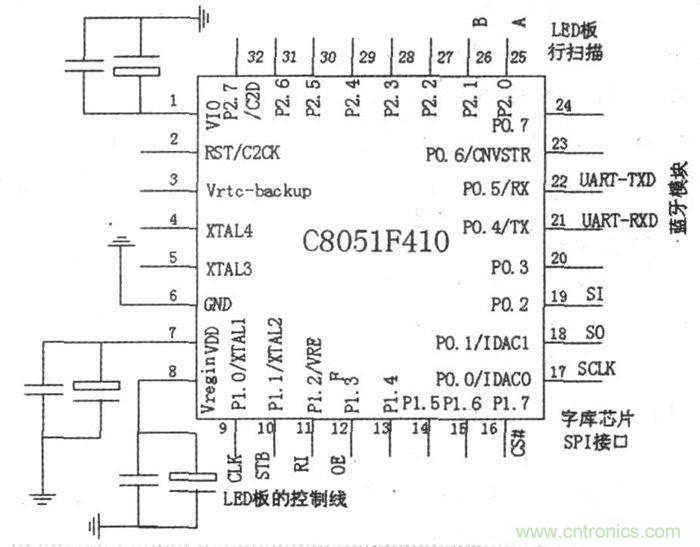

圖1：最小系統電路
選用藍牙模塊的要求是：價格便宜、體積小，使用方便。符合條件的藍牙模塊產品很多。設計選用的是GC-02 藍牙模塊，這是款高質量的CLASS2 藍牙模塊。此藍牙模塊內部帶有對象交換協議（OPP）文件接收功能，只要上電后，就可被手機藍牙識別，并可成功配對建立連接，接收手機藍牙傳輸?shù)奈募C-02 藍牙模塊共有29個引腳，可通過SPI 接口或UART接口與單片機通信。本系統單片機選擇UART 方式與GC-02進行通信。藍牙模塊處于待機模式時，已配對過的手機向藍牙模塊發送文件，未配對的手機需先進行配對，輸入正確的PIN 碼（即配對密碼） 即可配對。此藍牙模塊的出場廠PIN 碼是“1234”，其PIN 碼可通過向藍牙模塊發送指令進行修改。
[page]
單片機與藍牙模塊電路設計
單片機通過引腳P0.4和P0.5與藍牙模塊GC-2的串口（12腳和13腳）進行通信，藍牙模塊的其他功能未用。單片機與藍牙模塊的連接如圖2所示。

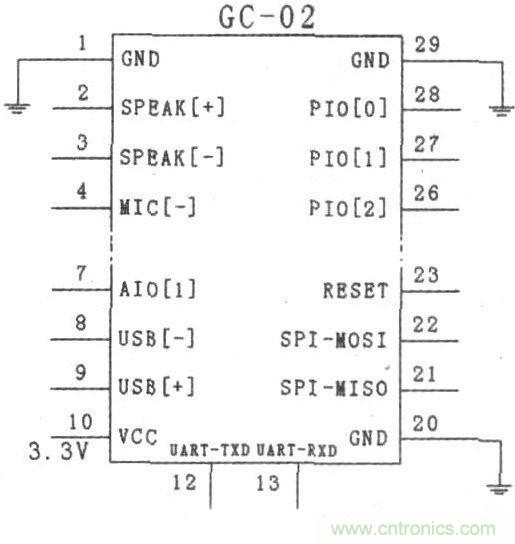

圖2：單片機與藍牙模塊的連接圖
系統總體電路設計
本系統以單片機C8051F410作為MCU，外圍電路包括藍牙模塊、字庫芯片、LED 點陣屏和電源模塊，系統電路原理如圖3所示。

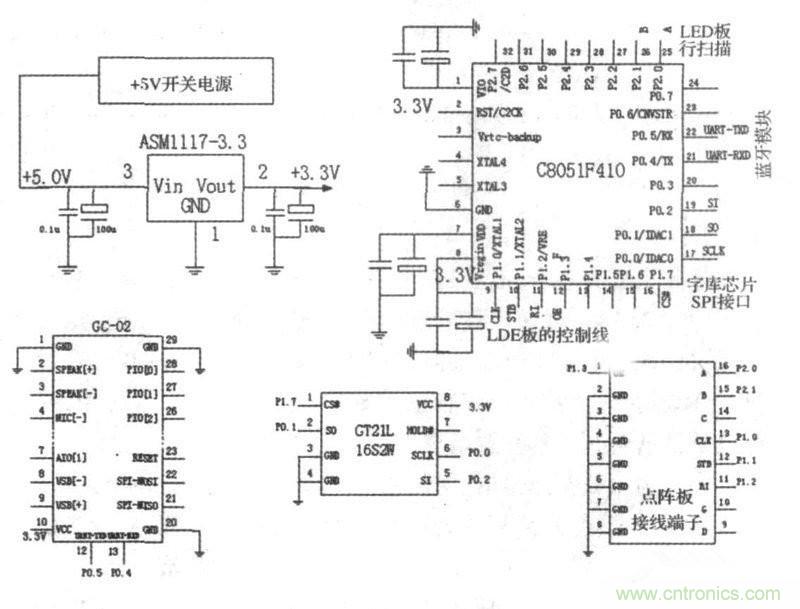

圖3：系統原理圖
系統實現了通過手機更新顯示屏顯示內容的目的，方便又快捷。經過一批用戶的使用，顯示性能和控制性能均較為穩定。但是，在實際使用過程中也遇到了尚未解決的問題：①有部分手機不支持Unicode 字符集格式。②本設計僅限于智能機通過記事本編輯顯示數據的傳送，而不同手機采用的記事本編輯軟件不盡兼容，本設計是基于Nokia 手機的。
