【導讀】羅姆開發出實現了業界最小的待機電流6μA的、耐壓達50V的車載用LDO穩壓器“BD7xxL2EFJ-C系列”。 與以往產品相比，待機電流降低80%，因此，可減輕電池負載，即使在引擎長時間停止狀態，亦可打造足以承受待機的電源電路。
在車載用LDO穩壓器(以下簡稱“車載用LDO”)領域，羅姆的開發一直領先于業界。此次，通過獨創的電路設計，成功開發出待機電流比傳統產品低80%的產品。本產品的面世，非常有助于汽車實現更低功耗。本產品于2012年5月份開始出售樣品(樣品價格：150日元)，從2012年9月份開始暫以月產20萬個的規模投入量產。生產基地計劃前期工序在ROHM Hamamatsu Co., Ltd.、后期工序在ROHM Electronics Philippines, Inc.進行。
圖1：羅姆開發出車載用LDO穩壓器
待機電流是指汽車待機時(引擎停止時等)所消耗的電流。近年來，隨著汽車電子化的飛速發展，微控制器數量也不斷增加，電源作為微控制器的供給源，在通電時的低功耗化成為重大課題。具體是指，遙控器(遙控車門開關)與安全裝置的待機功耗、音響與電腦(ECU)的存儲保持、時鐘等在引擎停止狀態所消耗的電流有增加趨勢。這些待機時的電池耗電量的增加導致電池放電加速，因此長時間停車和通過海運出口到海外時等長時間不駕駛時，電池放電，可能會導致引擎無法啟動。
通常要減少電流，需要提高內部電路的阻抗，但這種方法不僅容易受噪音的影響，而且存在較難實現小型化、電路啟動緩慢等諸多課題。
此次，羅姆匯集多年積累的車載用LDO技術，通過融入了抗噪音對策的獨家電路設計，成功開發出小型、高可靠性的低待機電流LDO。與以往產品相比，待機電流降低80%，因此，可減輕電池負載，即使在引擎長時間停止狀態，亦可打造足以承受待機的電源電路。

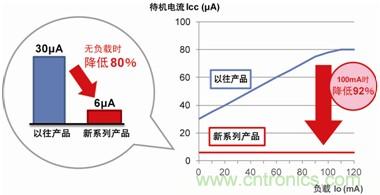

圖2:與以往產品相比，待機電流降低80%
另外，用在車載用的各種電源中，實現了不僅引擎停止時，甚至行駛時的汽車整體的低功耗化。從節能的角度看，還非常有助于延長持續行駛距離。羅姆今后將會在車載用LDO領域繼續推進領先業界的開發，不斷完善產品陣容，為汽車的更低功耗做出貢獻。
特點
1) 超低待機電流，業界最小6μA
與以往產品相比，待機電流降低80%。而且，即使負載電流增加，新系列產品亦可維持6μA的待機電流，因此在負載100mA時，待機電流可降低92%。
2) 小型封裝
HTSOP-J8封裝(6.0mm×4.9mm H=Max 1.0mm)，與以往產品相比，體積減少約80%?！ ?br />
3) 內置過電流保護電路、溫度保護電路，實現安全設計
4) 輸出相位補償可使用低ESR陶瓷電容
規格
