解析振鈴信號的產生過程

發布時間:2014-10-18 責任編輯:echolady

【導讀】信號傳輸過程中感受到阻抗的變化,信號反射必然會發生。信號的類型可能是遠端反射回來的反射信號,或者是驅動端發出的信號。根據反射系數公式可知,信號感受到阻抗越小,負反射必然發生,反射的負電壓會使信號產生下沖,當信號在驅動端和遠端負載發生多次反射時,產生的結果就是信號振鈴。

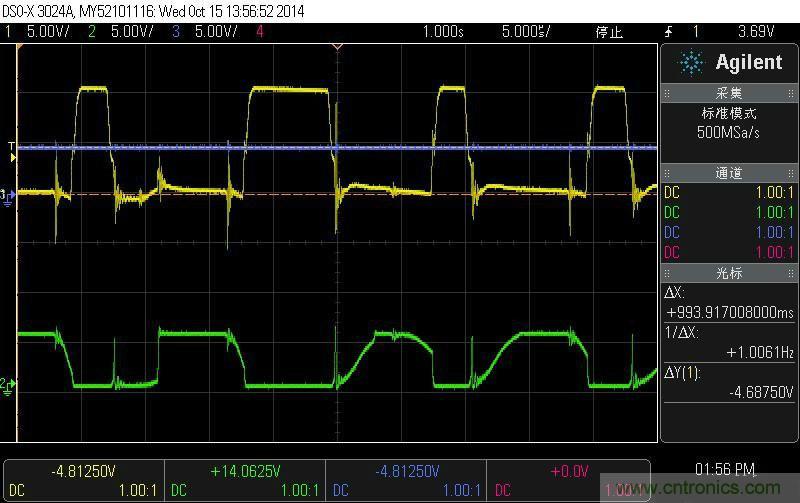

信號的反射可能會引起振鈴現象,一個典型的信號振鈴如圖1所示。

解析信號振鈴的產生過程
圖1:典型的信號振鈴

大多數芯片的輸出阻抗都很低,如果輸出阻抗小于PCB走線的特性阻抗,那么在沒有源端端接的情況下,必然產生信號振鈴。信號振鈴的過程可以用反彈圖來直觀的解釋。假設驅動端的輸出阻抗是10歐姆,PCB走線的特性阻抗為50歐姆(可以通過改變PCB走線寬度,PCB走線和內層參考平面間介質厚度來調整),為了分析方便,假設遠端開路,即遠端阻抗無窮大。驅動端傳輸3.3V電壓信號。我們跟著信號在這條傳輸線中跑一次,看看到底發生了什么?為分析方便,忽略傳輸線寄生電容和寄生電感的影響,只考慮阻性負載。圖2為反射示意圖。

解析信號振鈴的產生過程
圖2:反射示意圖

第1次反射:信號從芯片內部發出,經過10歐姆輸出阻抗和50歐姆PCB特性阻抗的分壓,實際加到PCB走線上的信號為A點電壓3.3*50/(10+50)=2.75V。傳輸?shù)竭h端B點,由于B點開路,阻抗無窮大,反射系數為1,即信號全部反射,反射信號也是2.75V。此時B點測量電壓是2.75+2.75=5.5V。

第2次反射:2.75V反射電壓回到A點,阻抗由50歐姆變?yōu)?0歐姆,發生負反射,A點反射電壓為-1.83V,該電壓到達B點,再次發生反射,反射電壓-1.83V。此時B點測量電壓為5.5-1.83-1.83=1.84V。

第3次反射:從B點反射回的-1.83V電壓到達A點,再次發生負反射,反射電壓為1.22V。該電壓到達B點再次發生正反射,反射電壓1.22V。此時B點測量電壓為1.84+1.22+1.22=4.28V。

第4次反射:。。。 。。。 。。。

第5次反射:。。。 。。。 。。。       如此循環,反射電壓在A點和B點之間來回反彈,而引起B(yǎng)點電壓不穩定。觀察B點電壓:5.5V->1.84V->4.28V->……,可見B點電壓會有上下波動,這就是信號振鈴。

信號振鈴根本原因是負反射引起的,其罪魁禍首仍然是阻抗變化,又是阻抗!在研究信號完整性問題時,一定時時注意阻抗問題。 負載端信號振鈴會嚴重干擾信號的接受,產生邏輯錯誤,必須減小或消除,因此對于長的傳輸線必須進行阻抗匹配端接。
