對于消費類應用而言，將兩個電源集成到一個硅芯片上并將采用低引腳數量的小型封裝具有諸多好處。大多數消費類應用都需要多個低電壓軌來為邏輯電路供電。在這些應用中，雙通道轉換器可以將單個控制器和兩個轉換器的 MOSFET 組合在一個緊湊型器件中。許多 ASIC 和處理器都需要內核電壓和 I/O 電壓，這可能存在排序要求。一款雙通道輸出DC/DC 轉換器可以將電路集成，以實現輸出電壓排序要求的輕松實施。減少 DC/DC轉換器芯片的數量可以從多方面節約成本，例如：由于在電路板上焊接的組件數量的減少，從而加速了產品上市進程，簡化了設計、降低了采購限制并提高了可靠性。

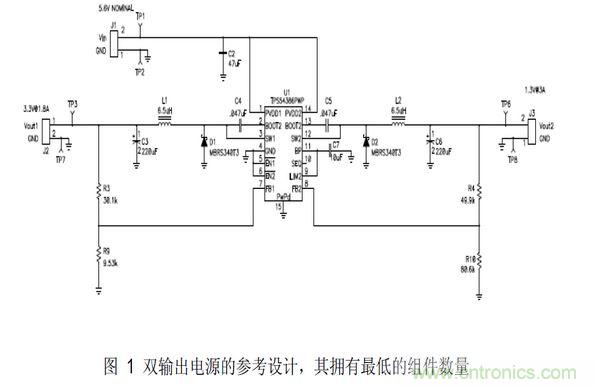

要獲得一項使雙通道、高電流 DC/DC 轉換器成為現實的技術需要考慮諸多設計因素。由于在一個封裝中包含了兩個轉換器，所以要保持器件的低功耗就是一個很大的挑戰。如欲實現較小的電路面積，低阻抗 MOSFET 的集成至關重要，但同時還要滿足轉換器封裝的散熱要求。不幸的是，降低電源 MOSFET 的導通電阻就意味著增大硅裸片的面積，此舉會增加芯片的尺寸和成本。DC/DC 轉換器廠商經常面臨著這樣進退兩難的僵局：要么縮小 MOSFET 的尺寸以滿足芯片小型封裝的要求，要么增大 MOSFET 的尺寸以降低功耗并提高效率。借助一流的工藝技術，TPS54386 在尺寸與效率之間實現了最佳的平衡――小型 14 引腳 HTSSOP 封裝中每個 MOSFET 的導通電阻為 85 毫歐姆。對于消費類電子設計人員來說，將同類競爭產品寬輸入電壓范圍的 DC/DC 轉換器的導通電阻進行比較并對其效率進行測量以確保獲得最佳的值是個不錯的想法。圖 1 顯示了一款用于雙通道輸出 DC/DC 轉換器的典型應用電路，該轉換器具有集成的高壓側 MOSFET。
雖然使用雙通道轉換器有諸多好處，但相似的單通道 DC/DC 轉換器通常也有很廣的市場前景。當兩個低壓輸出的目標負載之間相隔很大的距離時，使用兩個單通道控制器要比使用一個雙通道轉換器好的多。在高電流的情況下，PWB 線跡的電阻會降低負載的輸出電壓。這樣就會影響電源的穩壓精度以及功耗［1］。在完成電路布局之前對電路板做一個精心的規劃有助于確定是采用一個雙通道轉換器，還是采用兩個單通道轉換器更好些。
