四種方法教你改變電源適配器電壓,選你鐘情的
發布時間:2015-01-08 責任編輯:sherryyu
【導讀】本篇文章將介紹四種將19V電源適配器改造成12V供電的方法,非常利于有一定基礎的電源新手來進行思路拓展。大家不妨將手邊閑置的電源適配器利用起來,親自動手試一試,或許能得到意想不到的收獲。
電源適配器是一種接口轉換器,同時也是一種硬件接口設備。他的主要作用就是讓硬件或電子接口與其他硬件或電子接口相連,作為信息接口來使用。市面上的電源適配器的功率都是固定的,想要進行更改并不容易,本篇文章就將介紹一種將19伏電源適配器改造成12伏供電的方法,非常利于有一定基礎的電源新手來進行思路拓展。
19伏的電源適配器想要改造成為12伏供電,降壓肯定是首選的方法。但實際上,改造的方法并不止一種。
第一種方法:用1個TL431或13V穩壓管加2N3055/3DD15等組成12V穩壓電路;
第二種方法:用7812兩個并聯后,給19V電源降壓12V,經典電路;
第三種方法:用YDS312組成,效率高;
第四種方法:打開19V電源的蓋子(早期的是有螺絲固定,就很好開),在其次級的由TL431構成滴取樣電路,把電壓取樣電阻減?。捎梦⒄{(diào)電位器替代),調成12V就可以;
下面就來對這四種方法進行講解。

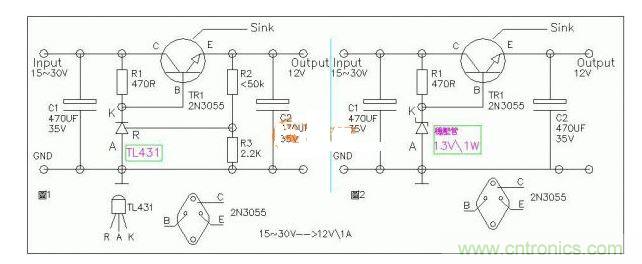

經典的分立元件滴電路見圖1,當然這只是TL431組成滴簡單基本的擴流電路;如用13V穩壓管,請依圖1,把TL431和R2&R3去除,只接A、K位置上就行了;
用7812三端穩壓IC兩個并聯也可,第一腳為輸入,第二腳為地,第三腳為輸出,不明白也可百度一下;
用YDS312模塊,第一腳為輸入,第二腳為地,第三腳為輸出,第四腳為調壓,不明白也可百度一下;
直接在19V電路上調整電壓取樣電阻方法,在技術不是很好的情況下(主要是安全問題),不建議使用這種方法;
這些方法都是從實現技術層面來考慮,并舊物利用,利于環保。
可能有的人會覺得這種方法可行,但是1A*壓降(19-12)=7W,這種情況下會導致功率管發燙。其實并不用擔心這點。本文介紹的是簡單電路,圖1中標出的SINK,就是散熱片的意思。
2N3055(PCM=115W,ICM=15A,BVCEO=90V,B=20~50),并且加上了加散熱片,對付7W的壓降沒有任何問題。這里多說一句,要加多大散熱片呢?簡單點來說,依環境溫度為25攝氏度時,散熱片表面溫度要小于55攝氏度,同時還要檢查散熱片接觸熱阻,關于這點如果講起來就很復雜了,需要更加專業的知識支持。
