電能表、空氣開關和漏電保護器的接線要求
發布時間:2019-01-18 責任編輯:xueqi
【導讀】插座的安裝要嚴格按照規范要求的左零右火來執行,而空氣開關,漏電開關,電表的接線只需要根據產品的要求來進行就可以了。
規范對插座和電能表,空氣開關和漏電保護器的接線要求:
GB50303-2015(建筑電氣工程施工質量驗收規范)中插座接線的規定:對于單相兩孔插座,面對插座的右孔或上孔應與相線連接,左孔或下孔應與中性導體N連接,對于單相三孔插座,面對插座的右孔應與相線連接,左孔應與中性導體N連接;單相三孔,三相四孔及三相五孔插座的保護接地導體PE應接在上孔,插座的保護接地導體端子不得與中性導體端子連接,同一場所的三相插座,接線的相序要一致,保護接地導體PE 在插座間不得串聯;
而GB50303-2015(建筑電氣工程施工質量驗收規范)中對空氣開關,漏電開關,電表的接線方法是沒有任何要求的,只是對導線的連接,回路編號,選用材料等進行了要求;
所以說,插座的安裝要嚴格按照規范要求的左零右火來執行,而空氣開關,漏電開關,電表的接線只需要根據產品的要求來進行就可以了。

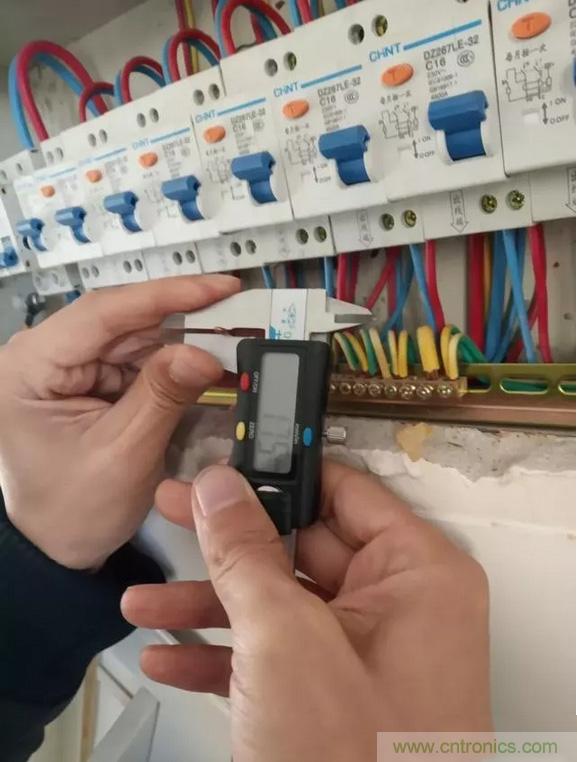

空氣開關,漏電開關,電表的接線:
電表的接線:這里以單相電表為例,所有的單相電表下口都有四個接線端子,左面兩個接線端子接火線,右面的兩個接線端子接零線,從左到右的接線依次是火線進線,火線出線,零線進線,零線出線,這個跟題目所說的左火右零是一致的;
空氣開關的接線:這里以家里常用的空氣開關為例,家中常用的空氣開關的接線是沒有任何要求的,也就是說進線和出線只要對應一致,無論是左零右火還是左火右零都是可以的,我這里習慣的接法是左零右火;
漏電保護開關的接線:漏電保護開關一般都是會把零線的接線端子標記出來的,也就是零線的接線端子上都標記有N,所以我們?cè)诮泳€的時候按照標記的要求來接零線,剩下的就是火線了,其實現在的漏電保護開關基本上也都是采用的左零右火的接法。
