介紹
像便攜式電話這樣的無線射頻局域網設備作為消費電子的產品正在變得越來越流行。盡管手機的復雜性和發展趨勢因?yàn)槭謾C(jī)制造規模的不斷擴大而被忽視，但是消費者對于可靠性的期望卻越來越高。
為了滿足用戶需求，制造商們增加了對產品使用壽命和耐久性的測試，并由此來發現設計中的缺陷和制造過程中的問題。能夠證明產品在所有運行環境下都具有高水平的可靠性或者是始終如一的性能是公司之間同類產品區分越來越重要的參考標準。更加穩固的性能能夠允許在制造測試方法上的改變，從而可以降低成本，并且在可靠性上的改進可以減少昂貴的保修索賠處理費用，而且可以改善公司的品牌形象。
為了實現信息收集的目的，現在很多制造商夠承諾了嚴格的整體測試制度，這種測試制度是指將設備放置在一個測試用的固定物上，從而在制造過程中監控設備的適應環境性能或者是變化。甚至可以對設備進行毀壞性的測試，并由此找到第一個不合格的機械裝置。當找到了第一個不合格的機械裝置進行改進，然后制造商們再開始尋找下一個不合格的機械裝置，穩步的改進產品的不合格率，在這些經驗的基礎上生產出下一代產品。
一個可以低成本高效益的進行整體測試方法是，采用一個安裝開關系統的PXI機箱，這些開關系統可以對那些專用的通用測試儀器進行連續測試。這篇文章將會描述如何對手機進行整體測試，同樣可以使用相同的方法對其他許多類型的無線設備進行整體測試。
整體測試的目的
整體測試的首要目的就是，收集大量該設備在長時間內不同環境下的性能數據。接受測試的產品隨機的從生產線上拿下來進行測試，并且在測試開始時，該產品的所有的零件都是假定工作在說明書的工作范圍內。
測試系統需要將重點放在對性能的變化的觀測上，而不是放在性能的絕對值上面。因此測試的結果就會集中在模擬參數的分析上，而不是功能參數，這是因?yàn)槟M參數會表現出性能上的變化，而功能參數只能不是起作用就是一點作用不起，而很少會出現一半起作用一半不起作用的情況。
對于手機來說，主要的模擬參數就是和射頻接口相關的參數，如傳輸功率，調制的準確性，接收器的靈敏度，而不是數據通信端口或人機接口。為了進行射頻接口測試，通常采用的是移動無線測試裝置(MRTS)。有一些產品的制造商（如Agilent, Anritsu, Rohde& Schwarz, Aerofl ex, Willtek），典型的MRTS應用是無足輕重的對等原則的整體測試。在R&D中的測試裝置的選擇以及需要測試的便攜式的空中接口的選擇都會對MRTS的選擇產生很強烈的影響。
由于進行測試的目的是為了監控性能的改變而不是絕對值，因此測試系統的可重復性設計是必要的。性能相同的設備的測試結果應當是相同的，不論它們在系統的中的位于什么位置。
手機的測試接入點
射頻線
數據線
電源線
[page]

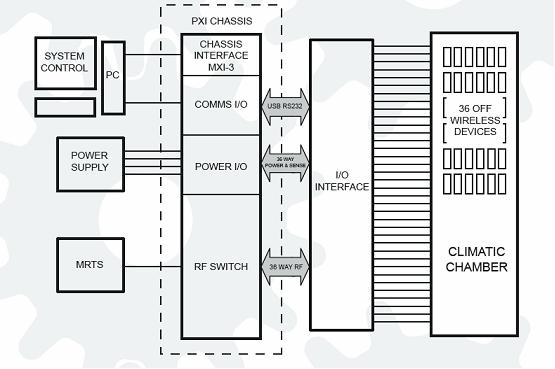

整體測試系統圖解
整體測試系統圖解

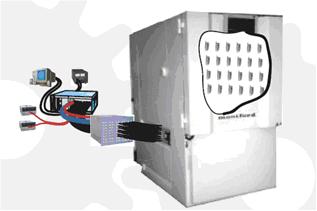

整體測試系統示意圖
手機會固定在老化試驗箱的整體測試固定板上。36部手機都會通過電纜和測試板上接口進行連接，進行電源，射頻和通信的連接。
在老化試驗箱外，36根電纜在一個接口上分成三組基本功能，通信，電源以及射頻。
PXI機箱包含了在測試裝置和待測手機之間進行轉換的模塊。系統控制器在MXI-3接口通過運行程序?qū)崿F(xiàn)對開關的控制。
手機通信直接通過控制器上的RS-232或USB實現。
通過遙測提供的電源是用來對選中的手機進行供電的。供電設備是一種典型的基于GPIB控制的通用測試儀器。
MRTS的射頻輸入/輸出接口同選定的手機進行連接。MRTS能夠在GPIB控制下工作。
系統的操作原理很簡單?？刂破鬟x擇一部手機進行測試，通過基于PXI上的MXI-3接口的開關系統將通信端口，電源及MRTS同手機進行連接。通信端口將手機置于測試模式，并且開始進行一系列測試進程，射頻結果可以通過MRTS進行收集。這些結果會存放在一個數據庫中，以便在測試過程中或完成測試后對結果進行分析。
[page]
整體測試固定板
整體系統需要一個固定板，這個固定板用來放置一定數量的手機樣品。手機數量越大則測試結果的有效性越強，但是測試系統也會變得更加復雜。如果測試系統過大的話，想要從系統中獲得較好的結果就越困難。
Pickering Interfaces公司的經驗表明，當系統包含了30個左右的設備時，在系統規模和復雜程度上都是比較好管理的，并且能夠提供足夠的樣品來進行有用數據的收集。Pickering Interfaces公司設計的進行整體測試應用的PXI產品將設備配置定在了36，這36部手機都會正常的安裝在一個單獨的老化試驗箱里，而不需要將這些設備拆散。
這些固定板需要將手機定位，并且提供同射頻接口，數據通信端口和電池進行連接的接入點。在大多數情況下，電池需要單獨進行測試，這是為了避免由于電池影響出現的結果，因此，手機在固定式不需要電池，而是采用外部電源對其進行供電。
射頻接口既可以通過一個天線耦合器，也可以通過軸向同手機進行連接。
測試固定板將全部的手機接口同測試系統進行連接，它的設計針對的是特定的手機（或制造商）。
I/O接口
I/O接口可以以兩種方式存在，一種是電纜的形式，另一種是基于PCB的接口卡的形式。無論采用何種方式，都要保證每個連接都是可以斷開的，這樣就可以允許電纜接入老化試驗箱，并能夠容易的進行差錯。
通信開關
大多數設備的控制不是通過RS-232就是通過USB接口來實現的，而這兩者都在手機的數據通信鏈接器上的。Pickering Interfaces公司的40-735數據通信模塊就是專門為了實現單獨的端口能夠和36個輸出中的任何一個進行轉換而開發設計的，并且同時能夠保持重要傳輸線路的USB1.1接口的特性。同樣的模塊還可以設置為兩個18路德通信多路復用器。

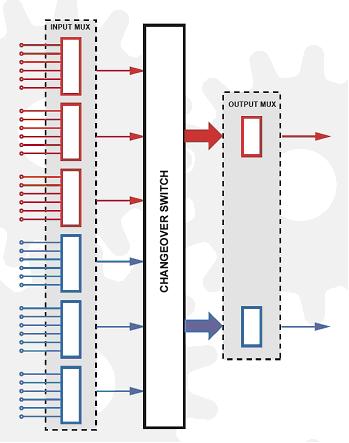

數據通信模塊示意圖
功率開關
電源和手機之間的距離一般為幾米，因此就會很難將手機中的電池的性能很好地發揮。采用配有遙感接口的快速反應電源就可以解決這個問題，該遙感即可調節的是手機上的電壓，而不是電源的輸出端的電壓。需要四根線路來實現這個功能，兩條電源連接線，兩條傳感連接線。這些連接線需要能夠相互轉換，這樣就可以將它們同選定的手機進行連接。這些多路復用器中的兩個可以用來轉換36個手機中的信號。在電源的兩端進行電源切換，這樣就可以保證電纜的故障不會造成地面電流流向測試系統。

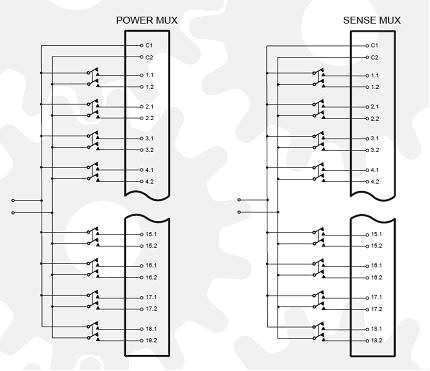

電源和傳感模塊示意圖
射頻開關
射頻開關要求將36個射頻連接減少為一個連接。Pickering Interfaces公司的40-789微波BRIC模塊就是一個10槽的PXI模塊，這個模塊針對這個問題提供一套完整的解決方案。模塊進行了精心的設計，從而保證通過模塊的每一條通路中的插入損耗盡量相似，這樣就可以更簡單的得到有用的數據。由于模塊采用微波（20GHz）對插入損耗進行轉換，并且多路復用器的VSWR（峰值與谷值的比率）也很低，因此能夠保證手機射頻連接器上的阻抗對系統性能的影響小于其他方面的影響。
微波BRIC模塊示意圖
加倍測試速度或雙標準測試
通過一次測試對36個手機進行測試是一個很長的測試過程，因此就會需要加快測試過程的速度?，F(xiàn)代化的手機同樣需要不止一種模式的測試（如GSM和WBCDMA），并且對于適用于一種測試模式的測試設備不一定能夠很好的適用于改變了的模式。而需要相似整體測試系統的無線局域網能夠滿足上面提到的要求。
前面提到的PXI模塊就是基于這種想法來設計的。
所有的模塊都可以配置成18路的設備。40-735模塊可以配置成兩個18路的多路復用器，從而兩個手機可以由分離的串行接口同時進行控制。40-568電源和傳感模塊多路復用器可以配置為一個18路的設備，進行電源和傳感線路的轉換，兩個這樣的模塊就可以排列成兩個18路的，或是一個單獨的36路多路復用器。
40-789射頻開關模塊可以配置成兩個18路的多路復用器（兩個獨立的輸出）或一個單獨的36路多路復用器。
總結
Pickering Interfaces公司的開關的新型模塊對于無線設備進行的整體測試是很理想的。這三種模塊支持18路或36路設備的測試，其中包括數據采集或使用壽命測試。每種模塊都是經過精心設計來保證能夠理想的應用在這種類型的應用中。這些模塊使基于PXI的測試方法應用在了多種不同的無線設備的整體測試中。
