驅動器作為電子系統中的能量調度中樞，通過將微控制器的低功率信號轉換為高功率驅動信號，實現對電機、功率器件、LED等負載的精確控制。其核心價值在于解決控制單元與執行單元間的能量鴻溝——在保障電氣安全隔離的同時，提升能效與可靠性。隨著工業4.0與電動汽車的爆發式增長，驅動器技術正經歷從“單一功能”向“智能集成”的范式躍遷。
一、核心原理與分類體系
1. 能量轉換的三大技術路徑
● 信號放大與調制
驅動器接收MCU的PWM/模擬信號（通常3.3V/5V），通過內部柵極驅動電路提升電流輸出能力（最高10A），直接驅動MOSFET/IGBT等功率器件。例如有刷電機H橋驅動中，4路MOSFET構成電流雙向通路，通過占空比調節轉速。
● 電氣隔離機制
在＞60V高壓場景（如電動汽車OBC），采用光耦合器或變壓器隔離技術，阻斷共模電壓沖擊。隔離式柵極驅動器的共模瞬態抗擾度（CMTI）可達200kV/μs，保障控制系統安全。
● 閉環反饋控制
高端驅動器集成電流采樣與比較器，實時監測負載狀態。BLDC電機驅動器通過霍爾傳感器信號動態調整換相時序，避免轉子失步。
2. 技術分類與性能邊界

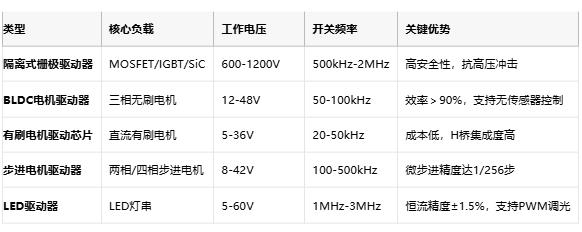

表：驅動器主流類型與技術特性對比
數據來源：東芝、數明半導體技術手冊
二、優勢與應用場景深度解析
1. 四維技術紅利
● 能效躍升：SiC柵極驅動器使逆變器損耗降低40%，助力電動汽車續航提升8%；
● 空間壓縮：3mm×3mm封裝的步進驅動器（如TI DRV8426）替代傳統分立方案，PCB面積減少70%；
● 可靠性加固：內置TSD（熱關斷）與UVLO（欠壓鎖定）功能，使工業驅動器MTBF超100萬小時；
● 智能化控制：汽車BLDC驅動器集成MTP存儲，可自定義啟動曲線與堵轉保護閾值。
2. 場景化需求拆解

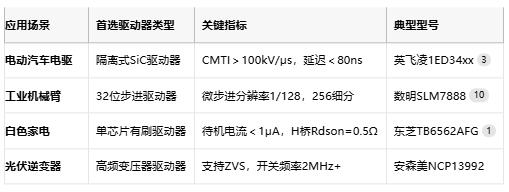

表：核心應用場景的驅動器選型策略
三、元器件選型策略與成本博弈
1. 成本敏感型設計的黃金法則
● 功率密度與成本平衡
● 消費電子：選用0.5Ω Rdson的H橋驅動器（如風華FH6200），單價￥0.8，容忍±10%電流誤差；
● 工業設備：需0.1Ω Rdson驅動器（如英飛凌TLD6098），單價￥12.0，但損耗降低60%。
● 散熱設計降本杠桿
驅動器溫升每降低10°C，電解電容壽命延長2倍。采用QFN封裝+銅基板設計，較SOP封裝散熱效率提升50%，省去外置散熱片成本。
2. 車規級認證的成本密碼

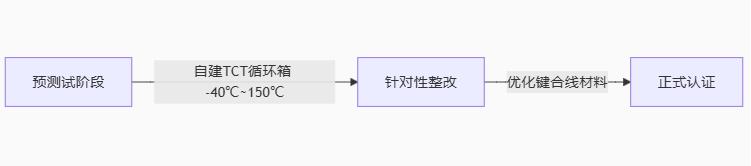

通過AEC-Q100認證的驅動器單價溢價30%-50%（如ST L99系列），但可通過三階段測試壓縮認證成本：
國產廠商通過此模式將認證費用從200萬降至80萬元。
四、頭部原廠全維競爭力對比

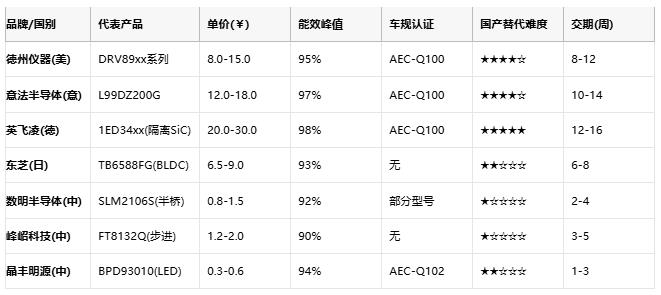

國際與國內品牌技術商業化能力矩陣
供應鏈韌性警示：
● 國際大廠交期普遍＞8周，缺貨期溢價達50%；
● 國產廠商交期＜4周，但車規產品覆蓋率不足20%（2025年數據）。
五、國產替代路徑與技術突圍
國產驅動器的破局需攻克三大高地：
1. 材料級創新：突破SiC柵極驅動芯片的雪崩耐量（＞350mJ）與開關損耗（＜1μJ/次）極限，縮小與英飛凌代差3；
2. 架構級整合：推進“MCU+預驅+MOSFET”三合一模塊（如峰岹FT6xxx），系統成本降低30%；
3. 車規生態建設：聯合寧德時代、比亞迪等車企建立AEC-Q100聯合實驗室，加速認證流程。
延伸趨勢：GaN驅動器在2025年迎來拐點，日本名古屋大學實驗表明其可使逆變器能效突破99%，但成本仍是硅基方案的5倍。
結語
驅動器的進化史是一部集成度提升與場景適配的雙線敘事：從分立式H橋到智能功率模塊（IPM），從kHz級開關到MHz級響應。國產廠商在消費電子領域已實現成本碾壓（單價僅為進口30%），但在車規與工業級市場仍面臨“性能-成本-認證”三重夾擊。破局關鍵在于垂直整合——將材料（SiC襯底）、設計（多芯片堆疊）、認證（AEC-Q標準）納入統一技術閉環，方能在2030年千億市場中爭奪定義權。
